本產品適用於交流U0/U為300/500V電力、冶金、石化等行業以電子計算機為主的自動控製係統、計算機集散控製係統、自動化控製係統作控製線以及檢測用儀器儀表用電子午夜成人电影APP。

二：產品執行標準

Q/CL04-2003(等效采用英國BS5308標準)

阻燃性能試驗執行GB12666-90標準

三：使用特性

1． 交流額定電壓：U0/U 300/500KV

2． 高工作溫度：聚乙烯絕緣不超過70℃

交聯聚乙烯絕緣90℃

低煙無鹵阻燃聚烯烴70℃

低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種

3． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃

4． 電纜安裝敷設溫度應不低於0℃。

5． 電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍

銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍

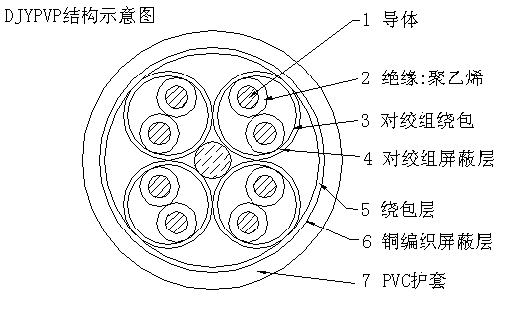

DJYPV(R)

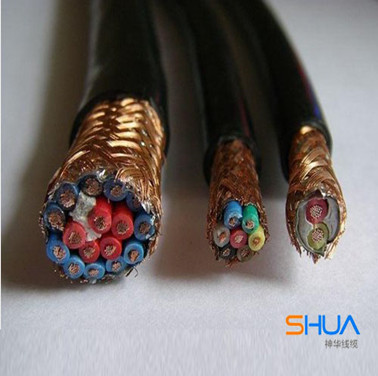

聚乙烯絕緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYPV(R)P

聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYV(R)P2

聚乙烯絕緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYP2V(R)

聚乙烯絕緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYP2V(R)P2

聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYV(R)P3

聚乙烯絕緣鋁塑複合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYP3V(R)

聚乙烯絕緣鋁塑複合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYP3V(R)P3

聚乙烯絕緣鋁塑複合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYVP(R)22

聚乙烯絕緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYP(R)V22

聚乙烯絕緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYPV(R)P22

聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYV(R)P2-22

聚乙烯絕緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYP2V(R)22

聚乙烯絕緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYP2V(R)P2-22

聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYVP3(R)-22

聚乙烯絕緣鋁塑複合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYP3V(R)22

聚乙烯絕緣鋁塑複合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYP3V(R)P3-22

聚乙烯絕緣鋁塑複合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJVPV(R)

聚氯乙烯絕緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJVPV(R)P

聚氯乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJVV(R)P2

聚氯乙烯絕緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJVP2V(R)

聚氯乙烯絕緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJVP2V(R)P2

聚氯乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJVV(R)P3

聚氯乙烯絕緣鋁塑複合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJVP3V(R)

聚氯乙烯絕緣鋁塑複合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJVP3V(R)P3

聚氯乙烯絕緣鋁塑複合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJVV(R)P22

聚氯乙烯絕緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJVPV(R)22

聚氯乙烯絕緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJVPV(R)P22

聚氯乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJVV(R)P2-22

聚氯乙烯絕緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJVP2V(R)22

聚氯乙烯絕緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJVP2V(R)P2-22

聚氯乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJVV(R)P3-22

聚氯乙烯絕緣鋁塑複合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJVP3V(R)22

聚氯乙烯絕緣鋁塑複合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJVP3V(R)P3-22

聚氯乙烯絕緣鋁塑複合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYJPV(R)

交聯聚乙烯絕緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYJPV(R)P

交聯聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYJV(R)P2

交聯聚乙烯絕緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYJP2V(R)

交聯聚乙烯絕緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYJP2V(R)P2

交聯聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYJV(R)P3

交聯聚乙烯絕緣鋁塑複合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYJP3V(R)

交聯聚乙烯絕緣鋁塑複合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYJP3V(R)P3

交聯聚乙烯絕緣鋁塑複合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜

DJYJV(R)P22

交聯聚乙烯絕緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYJPV(R)22

交聯聚乙烯絕緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYJPV(R)P22

交聯聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYJV(R)P2-22

交聯聚乙烯絕緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYJP2V(R)22

交聯聚乙烯絕緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYJP2V(R)P2-22

交聯聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYJV(R)P3-22

交聯聚乙烯絕緣鋁塑複合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYJP3V(R)22

交聯聚乙烯絕緣鋁塑複合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYJP3V(R)P3-22

交聯交聯聚乙烯絕緣鋁塑複合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜

DJYDPYD(R)

低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏計算機用屏蔽(軟)電纜

DJYDPYD(R)P

低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏總屏計算機用屏蔽(軟)電纜

DJYDYD(R)P2

低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包總屏計算機用屏蔽(軟)電纜

DJYDP2YD(R)

低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包分屏計算機用屏蔽(軟)電纜

DJYDP2YD(R)P2

低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包分屏總屏計算機用屏蔽(軟)電纜

DJYDYD(R)P3

低煙無鹵阻燃聚烯烴絕緣和護套鋁塑複合帶繞包總屏計算機用屏蔽(軟)電纜

DJYDP3YD(R)

低煙無鹵阻燃聚烯烴絕緣和護套鋁塑複合帶繞包分屏計算機用屏蔽(軟)電纜

DJYDP3YD(R)P3

低煙無鹵阻燃聚烯烴絕緣和護套鋁塑複合帶繞包分屏總屏計算機用屏蔽(軟)電纜

阻燃特性

ZR

分A、B、C級阻燃

係列代號

DJ

計算機屏蔽電纜(包括DCS電纜)

絕緣材料

Y

聚乙烯

YJ

交聯聚乙烯

YD

低煙無鹵阻燃聚烯烴

V

聚氯乙烯

VD

低煙低鹵聚氯乙烯

護套材料

YD

低煙無鹵阻燃聚烯烴

V

聚氯乙烯

VD

低煙低鹵聚氯乙烯

屏蔽材料

P

銅絲編織屏蔽

P1

鍍錫銅絲屏蔽

P2

銅帶繞包屏蔽

P3

鋁塑繞包屏蔽

鎧裝材料

22

鋼帶鎧裝聚氯乙烯護套

32

鋼絲鎧裝聚氯乙烯護套

導體結構

A

單股導體

B

7股絞合導體

R

多股絞合導體
