一：產品特點及用途
本產品適用於交流額定電壓0.6/1KV及以下變頻控製係統作供電電纜或電氣連接，產品具有較強的耐電壓衝擊性，能經受變頻時的脈衝電壓，電纜具有良好的屏蔽性，並有效消除電磁幹擾，降低變頻電機噪音，保證係統穩定運行。廣泛用於冶金、電力、石化等行業。
二：產品執行標準
Q/HHTZH006
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度：矽橡膠絕緣180℃
氟46絕緣200℃和260℃兩種
聚氯乙烯絕緣70℃
交聯聚乙烯90℃
低環境溫度：敷設電纜時的環境溫度應不低於-40℃；聚氯乙烯護套電纜不低於0℃。
2． 電纜安裝敷設溫度應不低於-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及名稱
表1
型號 | 名稱 |
BPGGP | 矽橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻午夜免费黄片。 |
BPGGP2 | 矽橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻午夜免费黄片。 |
BPGGPP2 | 矽橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻午夜免费黄片。 |
BPGGP3 | 矽橡膠絕緣和護套鋁聚酯複合膜繞包屏蔽耐高溫變頻午夜免费黄片。 |
BPGVFP | 矽橡膠絕緣丁腈護套銅絲編織屏蔽耐高溫變頻午夜免费黄片。 |
BPGVFP2 | 矽橡膠絕緣丁腈護套銅帶繞包屏蔽耐高溫變頻午夜免费黄片。 |
BPGVFPP2 | 矽橡膠絕緣丁腈護套銅絲編織銅帶繞包屏蔽耐高溫變頻午夜免费黄片。 |
BPGVFP3 | 矽橡膠絕緣丁腈護套鋁聚酯複合膜繞包屏蔽耐高溫變頻午夜免费黄片。 |
BPFFP | 氟46絕緣和護套銅絲編織屏蔽耐高溫變頻午夜免费黄片。 |
BPFFP2 | 氟46絕緣和護套銅帶繞包屏蔽耐高溫變頻午夜免费黄片。 |
BPFFPP2 | 氟46絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻午夜免费黄片 |
BPFFP3 | 氟46絕緣和護套鋁聚酯複合膜繞包屏蔽耐高溫變頻午夜免费黄片。 |
BPVVP | 聚氯乙烯絕緣和護套銅絲編織屏蔽變頻午夜免费黄片。 |
BPVVP2 | 聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻午夜免费黄片。 |
BPVVPP2 | 聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻午夜免费黄片。 |
BPVVP3 | 聚氯乙烯絕緣和護套鋁聚酯複合膜繞包屏蔽變頻午夜免费黄片。 |
BPYJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻午夜免费黄片。 |
BPYJVP2 | 交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻午夜免费黄片。 |
BPYJVPP2 | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻午夜免费黄片。 |
BPYJVP3 | 交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯複合膜繞包屏蔽變頻午夜免费黄片。 |
備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。
五：代號名稱和含義
表2
代號 | 代號含義 |
BP | 變頻午夜免费黄片 |
銅導體 | 省略 |
G | 矽橡膠絕緣或護套 |
F | F46絕緣或護套 |
V | 聚氯乙烯絕緣或護套 |
YJ | 交聯聚乙烯絕緣 |
VF | 丁腈護套 |
P(P1) | 銅編織屏蔽(鍍錫編織屏蔽) |
P2 | 銅帶繞包屏蔽 |
P3 | 鋁聚酯複合膜繞包屏蔽 |
PP2 | 銅絲編織銅帶繞包屏蔽 |
六：電纜規格
主線芯截麵
型號 | 芯數 | 標稱截麵mm2 |
全部型號 | 3+3 3+1 1 | 4，6，10，16，25，35，50，70，95， 120，150，185，240 |
接地線芯截麵
主線芯標稱截麵mm2 | 接地線芯截麵mm2 |
4 | 1(0.75) |
6 | 1.5(1) |
10 | 2.5(1.5) |
16, 25 | 4(2.5) |
35 | 6 |
50, 70 | 10 |
95 | 16 |
120, 150 | 25 |
185 | 35 |
240 | 50(35) |
六：主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)
2．成品電纜的絕緣電阻（20℃）氟塑料及矽橡膠絕緣應不小於100MΩ*km。聚氯乙烯絕緣應不小於50 MΩ*km。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
4．屏蔽層傳輸阻抗
電纜在100MHz時傳輸阻抗等於或小於100Ω/m。
電纜的理想屏蔽抑製係數等於或小於0.7。
七：基本電纜規格及結構參數
線芯*標稱截麵(mm2) | 導體結構 (根數*直徑) mm | 電纜大外徑(mm) | |
BPVVPP2 BPYJVPP2 | BPGGPP2 | ||
3*4 | 1/2.26 | 13.5 | 15.5 |
3*6 | 1/2.78 | 14..0 | 16.0 |
3*10 | 7/1.35 | 19.0 | 21.0 |
3*16 | 7/1.70 | 22.0 | 24.0 |
3*25 | 7/2.15 | 25.0 | 26.5 |
3*35 | 7/2.52 | 26.0 | 35.5 |
3*50 | 10/2.52 | 28.5 | 40.0 |
3*70 | 14/2.52 | 31.5 | 43.5 |
3*95 | 19/2.52 | 36.5 | 50.0 |
3*120 | 24/2.52 | 40.0 | 56.0 |
3*150 | 30/2.52 | 45.0 | 60.0 |
3*185 | 37/2.52 | 47.0 | 67.0 |
3*4+3*0.75 | 1/2.26 | 14.5 | 16.5 |
3*6+3*1 | 1/2.78 | 15.0 | 17.0 |
3*10+3*2.5 | 7/1.35 | 20.8 | 22.0 |
3*16+3*2.5 | 7/1.70 | 23.0 | 25.0 |
3*25+3*4 | 7/2.15 | 28.0 | 27.5 |
3*35+3*6 | 7/2.52 | 32.0 | 36.5 |
3*50+3*10 | 10/2.52 | 37.0 | 41.0 |
3*70+3*10 | 14/2.52 | 41.6 | 44.5 |
3*95+3*16 | 19/2.52 | 47.0 | 51.0 |
3*120+3*25 | 24/2.52 | 50.1 | 57.0 |
3*150+3*25 | 30/2.52 | 52.0 | 61.0 |
3*185+3*35 | 37/2.52 | 58.5 | 68.0 |

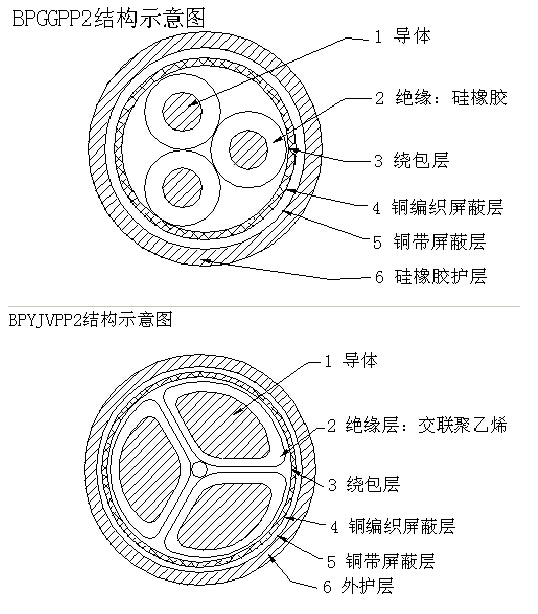

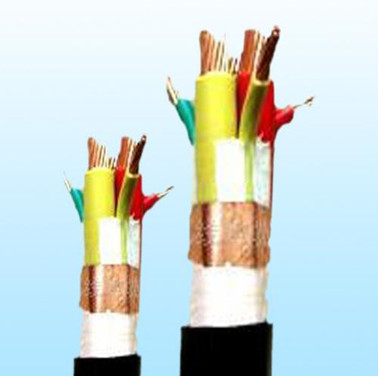

八：產品結構示意圖：(附圖)
